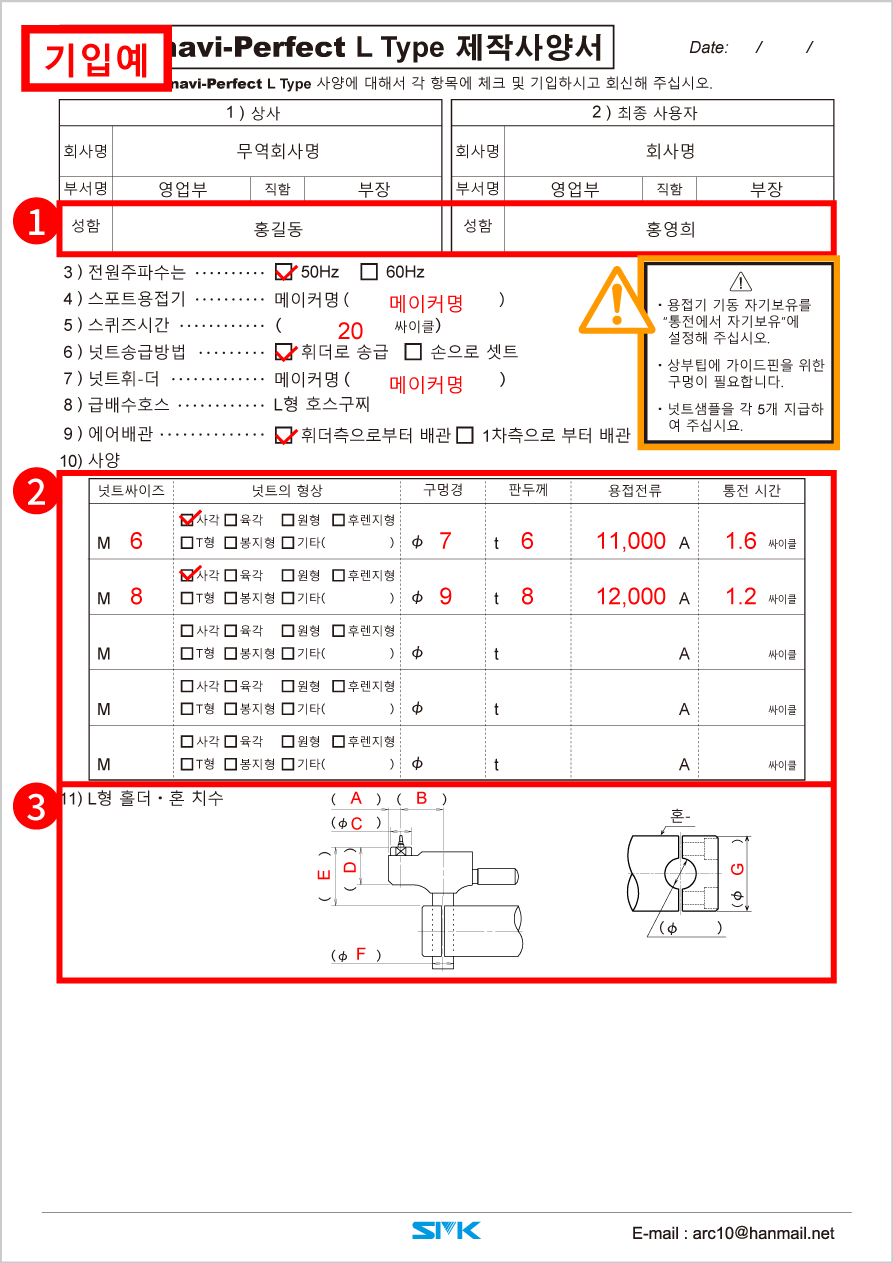

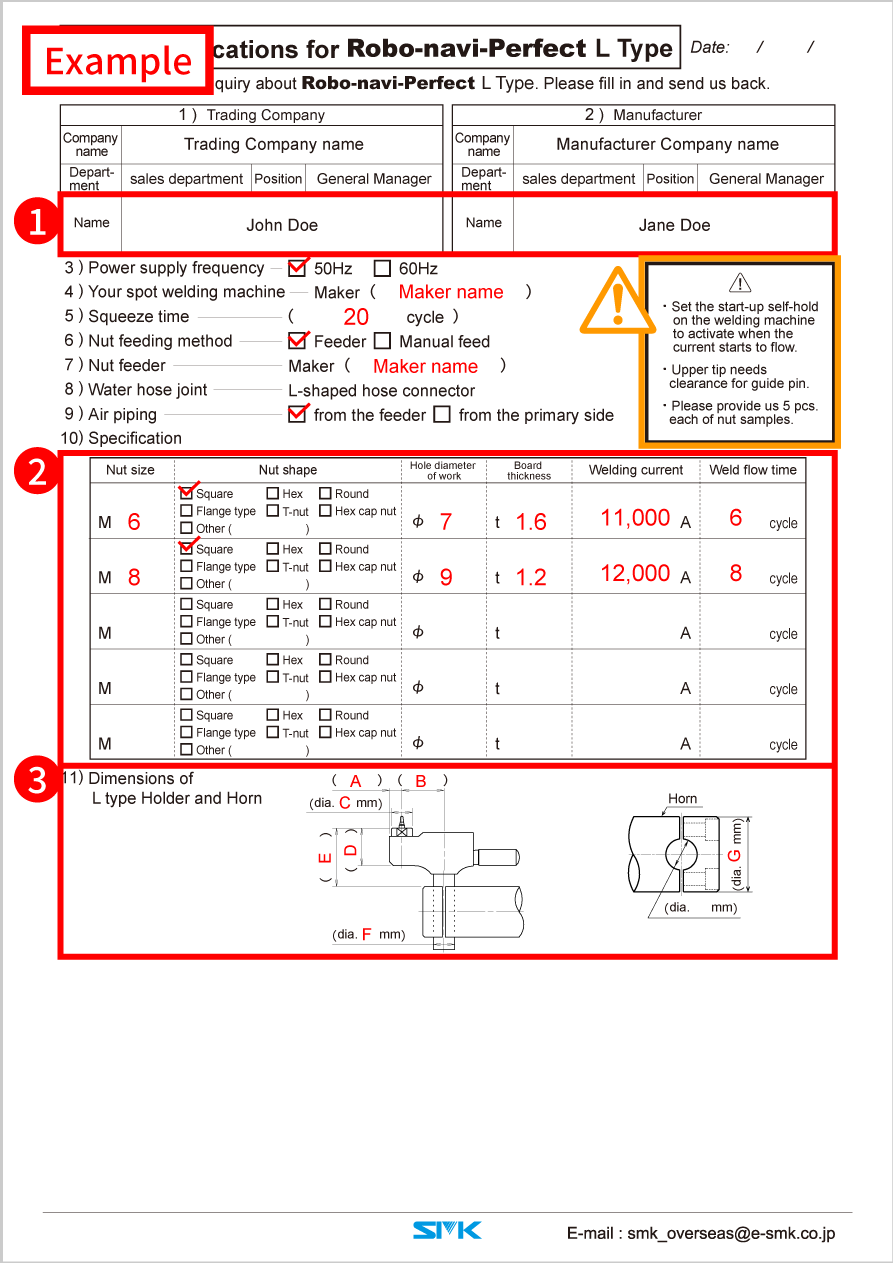

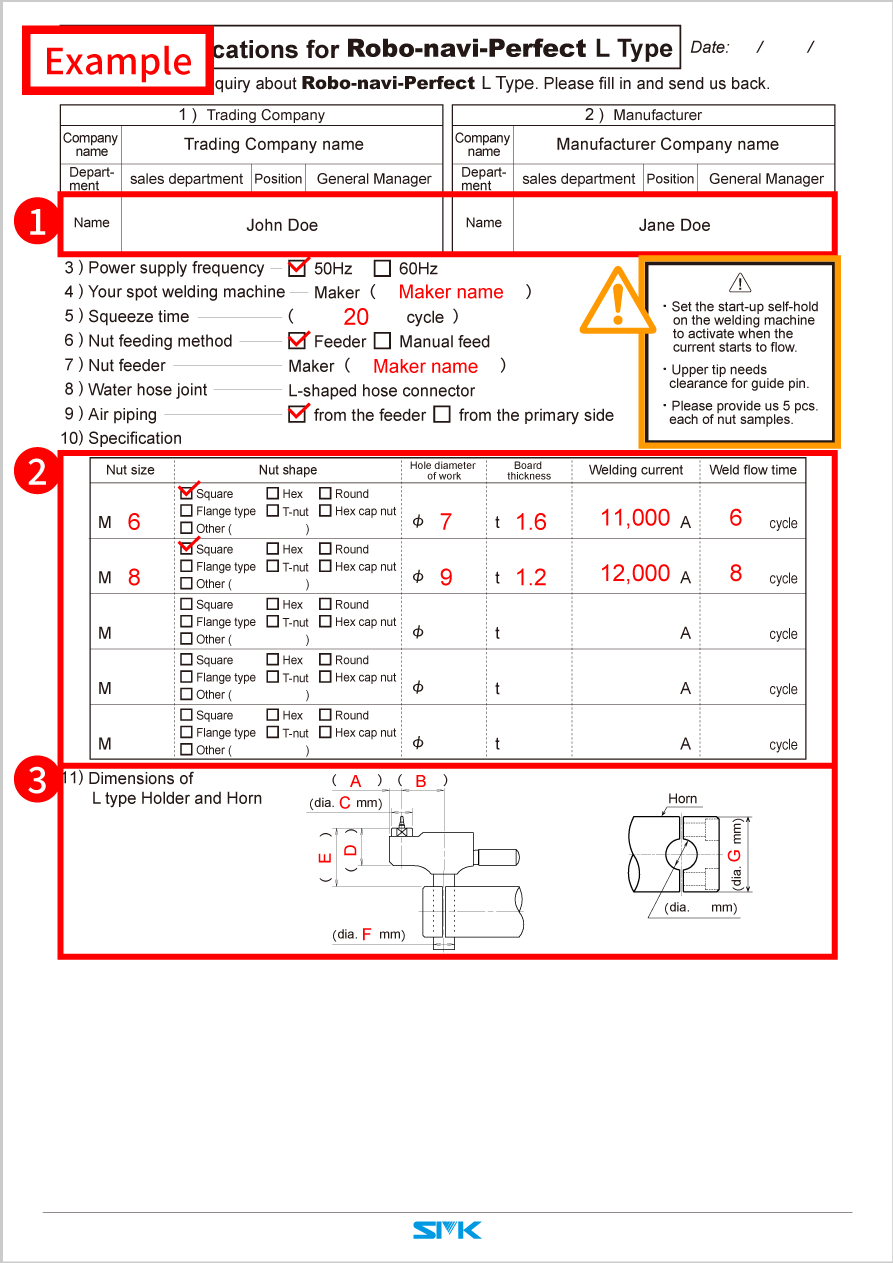

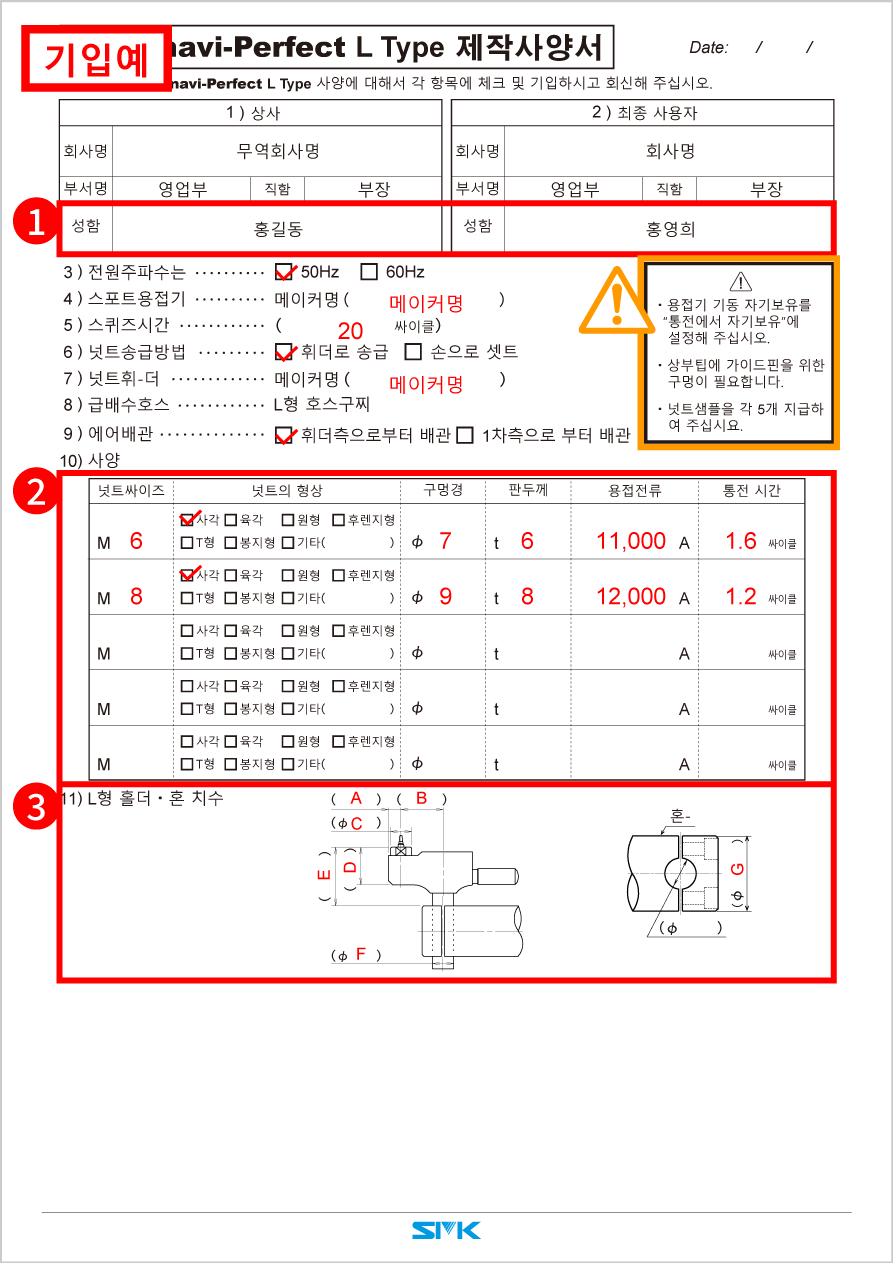

Example of specification document for Robo-navi-Perfect L Type

Maximum welding force

Holder diameter φ25: Maximum welding force must be below 3.0kN.
Holder diameter φ32: Maximum welding force must be below 5.0kN.


Notes

• Set the start-up self-hold on the welding machine to activate when the current starts to flow.
  When step on the foot-operated switch for a moment,
• Pressurization is released immediately.
    →Self-hold works with starting of energization.
• Pressurization is not released.
    →Self-hold works since the squeeze time.
• Please provide us 5 pcs. each of nut samples.
  We will manufacture the slide unit to fit sample nut you supplied to us.



Your name

Write your full name.

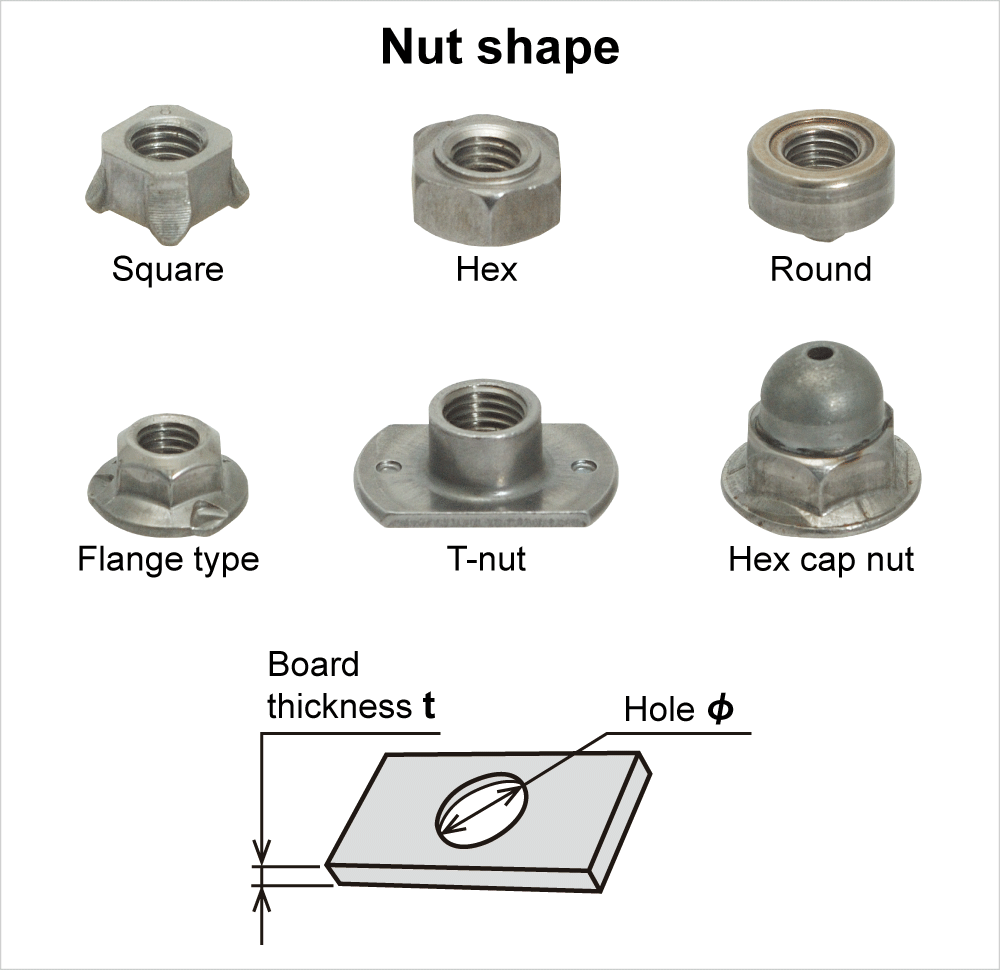

Nut shape

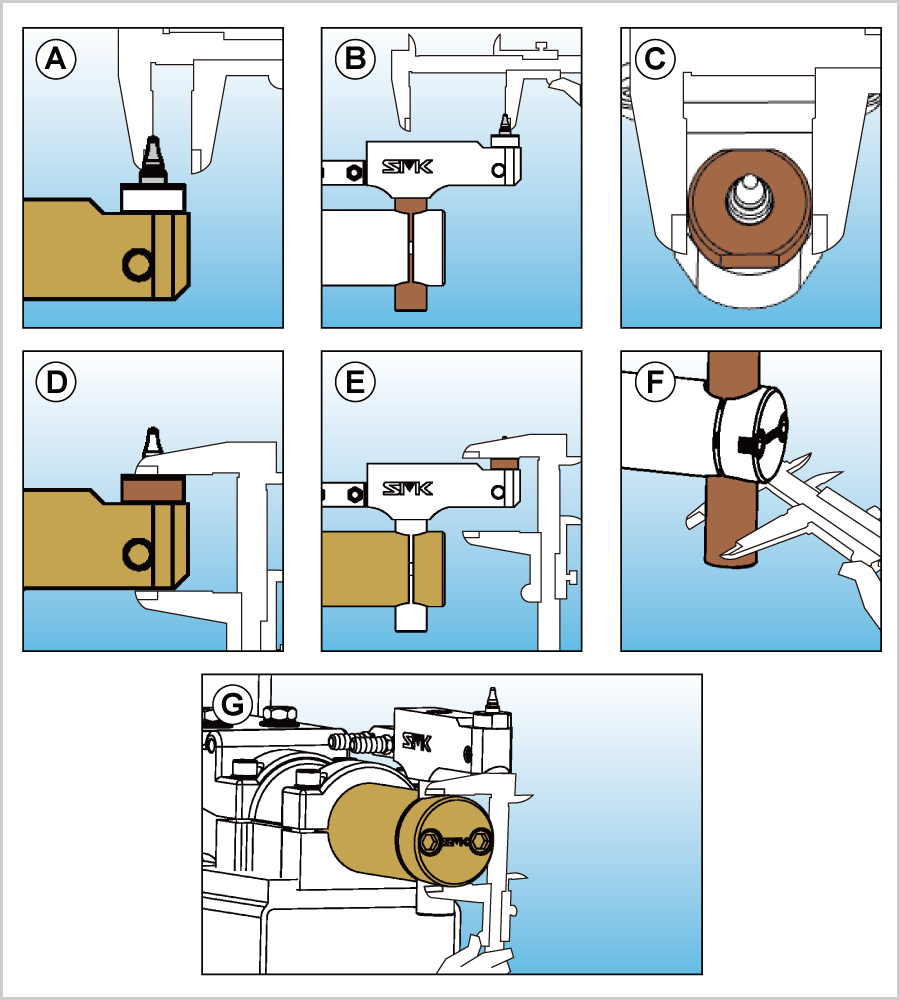

How to measure each dimension

주의사항

• 용접기 기동 자기보유를“통전에서 자기보유”에설정해 주십시오.
  발로 밟는 스위치를 한순간만 눌렀을 때
• 바로 가압이 해제된다.
  　→ 통전에서 자기보유
• 가압이 해제되지 않는다.
  　→ 초기가압에서 자기보유
• 넛트샘플을 각 5개 지급하 여 주십시요.지급받은 너트에 맞게 제작하겠습니다.



성함

이름은 풀네임으로 기입해 주십시오.

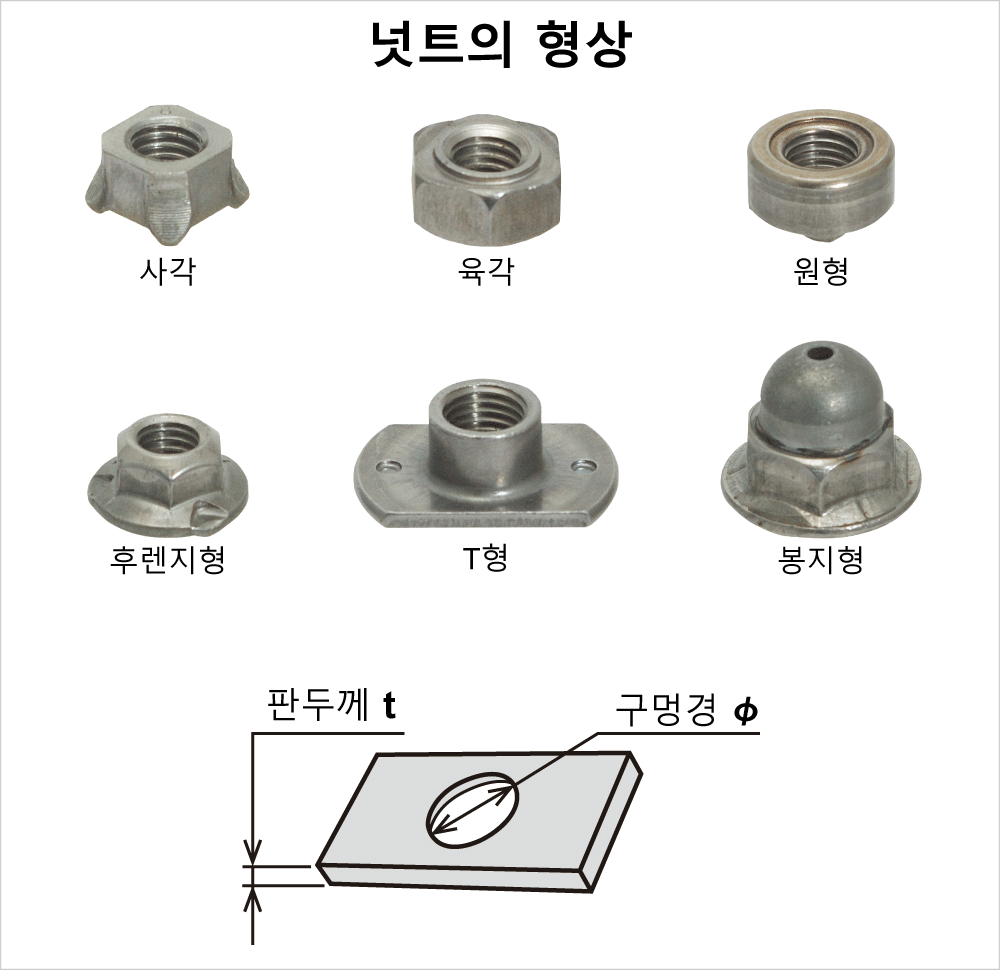

넛트의 형상

각 치수를 측정하는 방법
