Please fill out the specification document attached to the instruction manual of navi slide unit and send us via fax or e-mail.

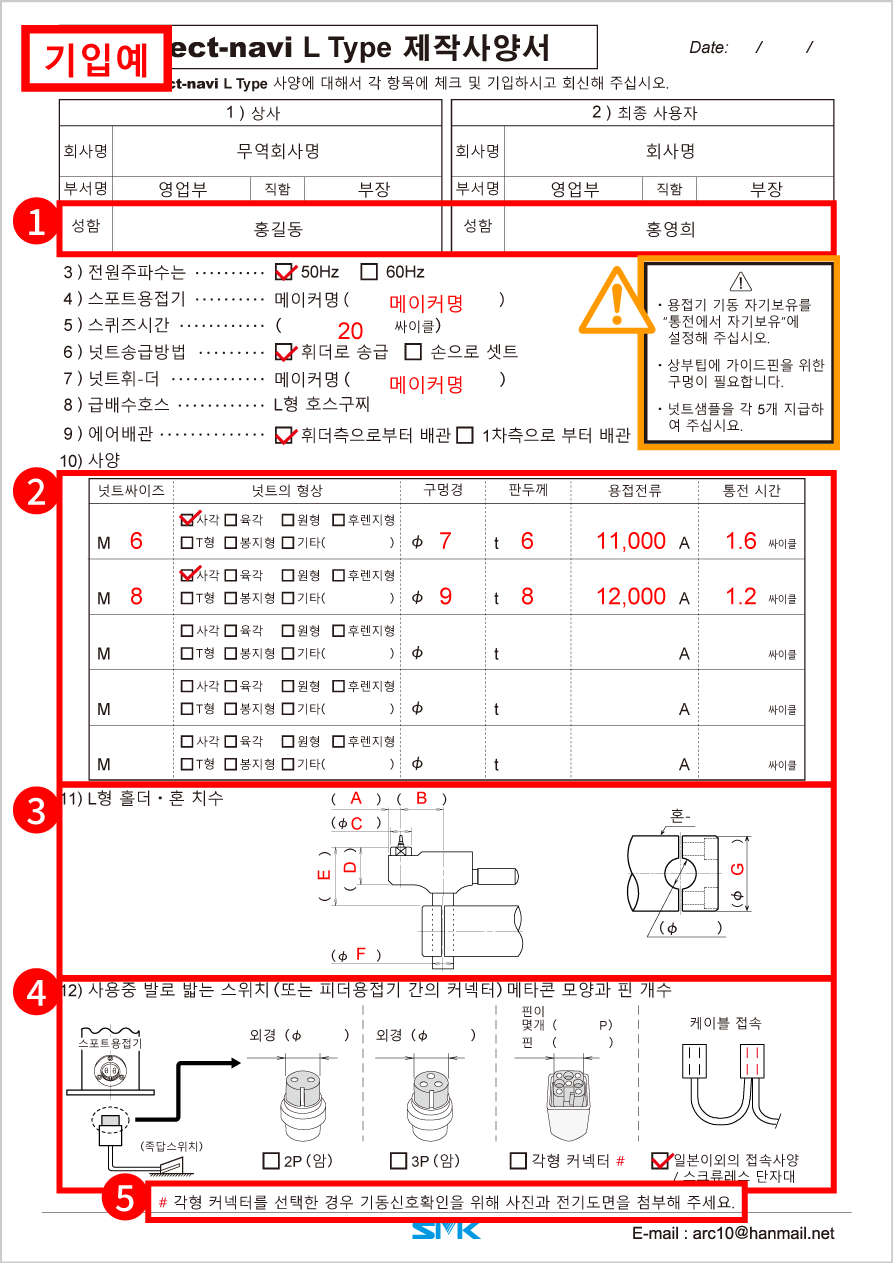

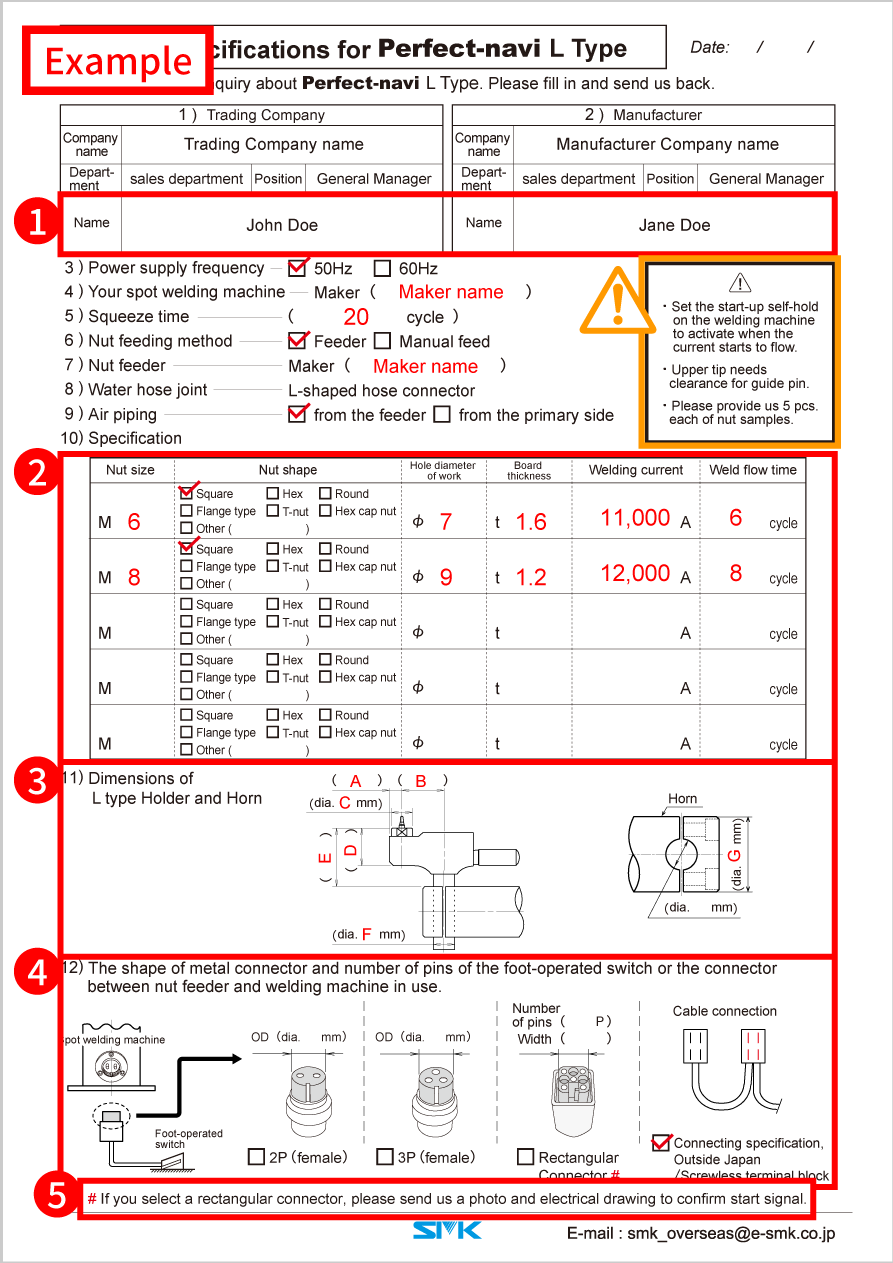

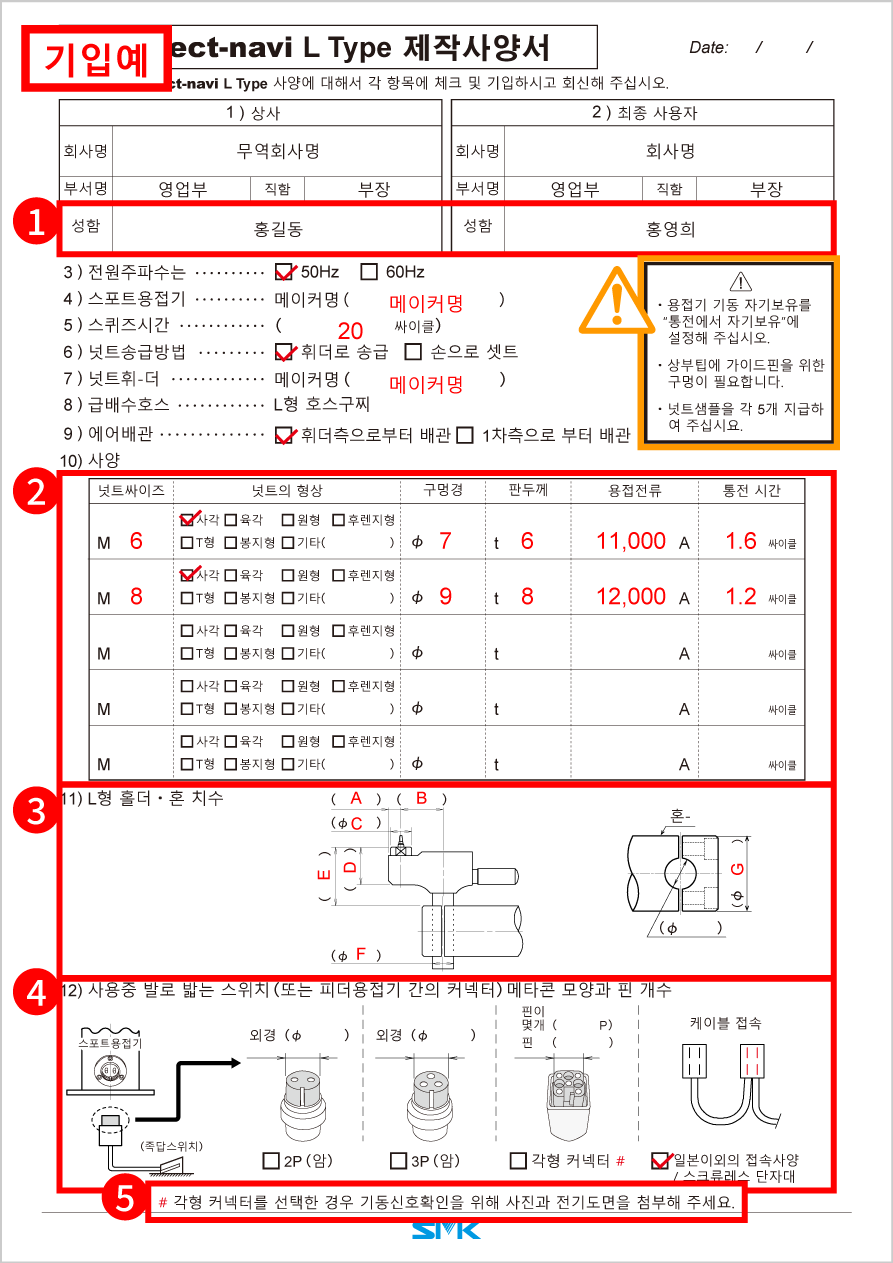

Please refer to the image below for an example.
The specification document can also be downloaded from the link below.
Download
Language
English
Maximum welding force
Holder diameter φ25: Maximum welding force must be below 3.0kN.
Holder diameter φ32: Maximum welding force must be below 5.0kN.
Notes
- Set the start-up self-hold on the welding machine to activate when the current starts to flow.
When step on the foot-operated switch for a moment, - Pressurization is released immediately.
→Self-hold works with starting of energization. - Pressurization is not released.
→Self-hold works since the squeeze time. - Please provide us 5 pcs. each of nut samples.
We will manufacture the slide unit to fit sample nut you supplied to us.
Your name
Write your full name.

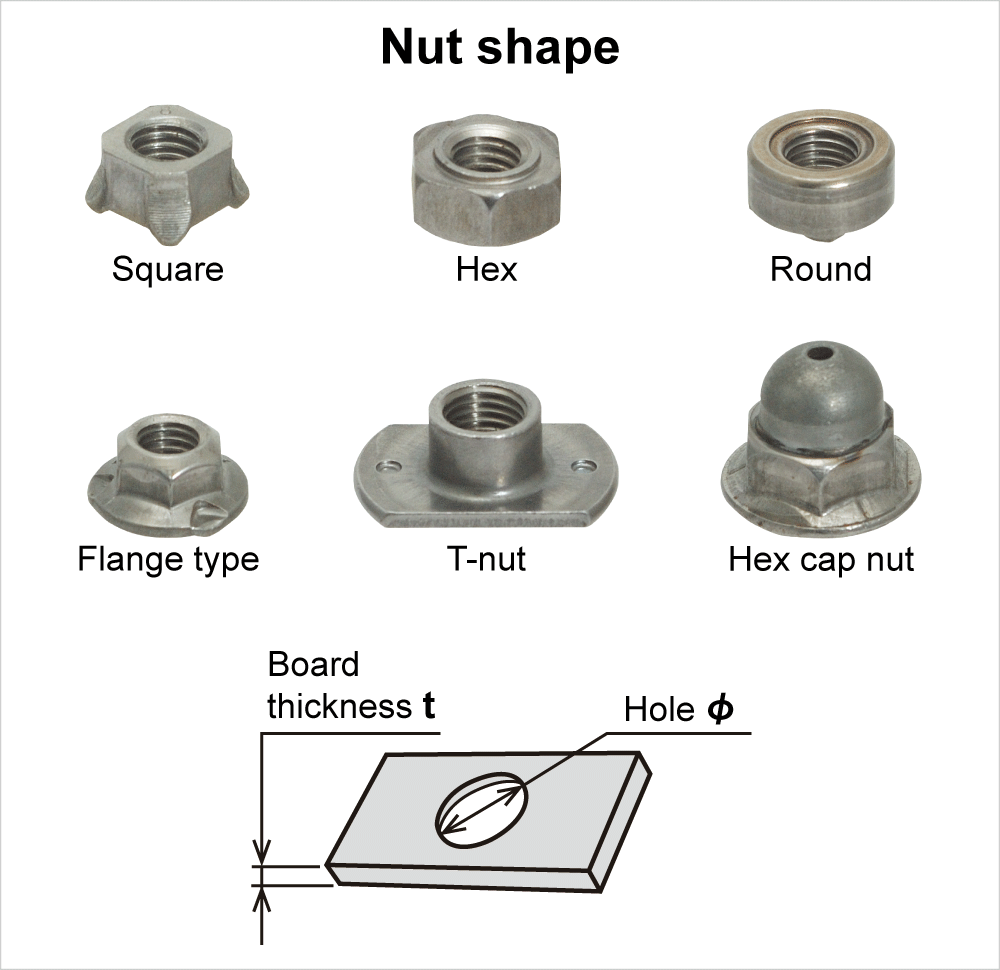

Nut shape

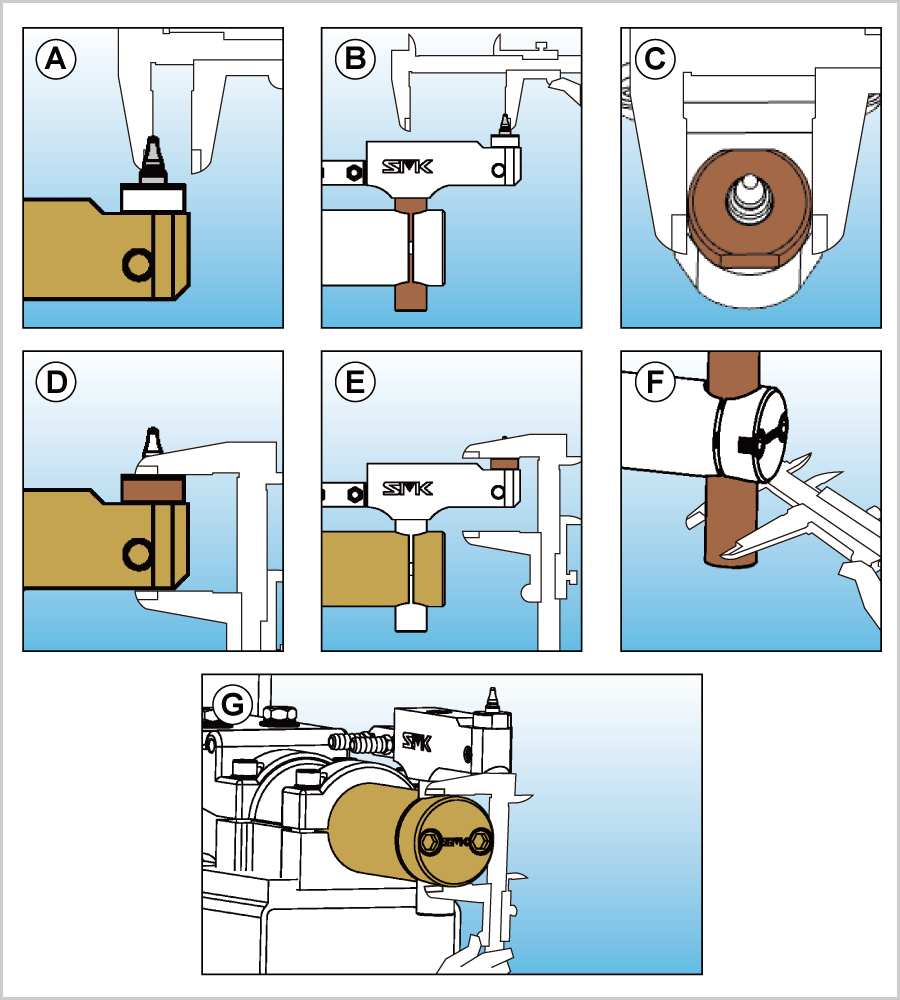

How to measure each dimension
※Click to enlarge
The shape of metal connector and number of pins of the foot-operated switch.

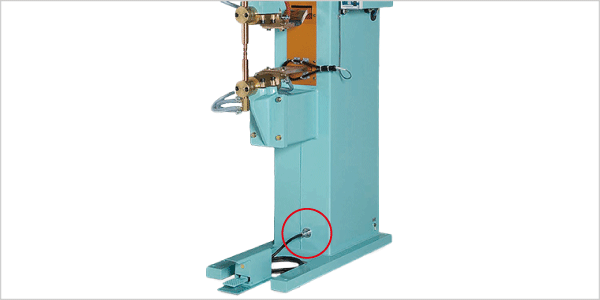

Check the bottom of the welding machine.
If you use a nut feeder, check the connector between nut feeder and welding machine.
If you use a nut feeder, check the connector between nut feeder and welding machine.
If you select a rectangular connector

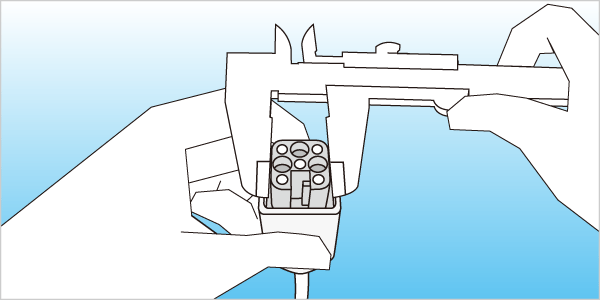

Please take a picture so that we can see the size of a connector and the number of pins.
주의사항
- 용접기 기동 자기보유를“통전에서 자기보유”에설정해 주십시오.
발로 밟는 스위치를 한순간만 눌렀을 때 - 바로 가압이 해제된다.
→ 통전에서 자기보유 - 가압이 해제되지 않는다.
→ 초기가압에서 자기보유 - 넛트샘플을 각 5개 지급하 여 주십시요.지급받은 너트에 맞게 제작하겠습니다.
성함
이름은 풀네임으로 기입해 주십시오.

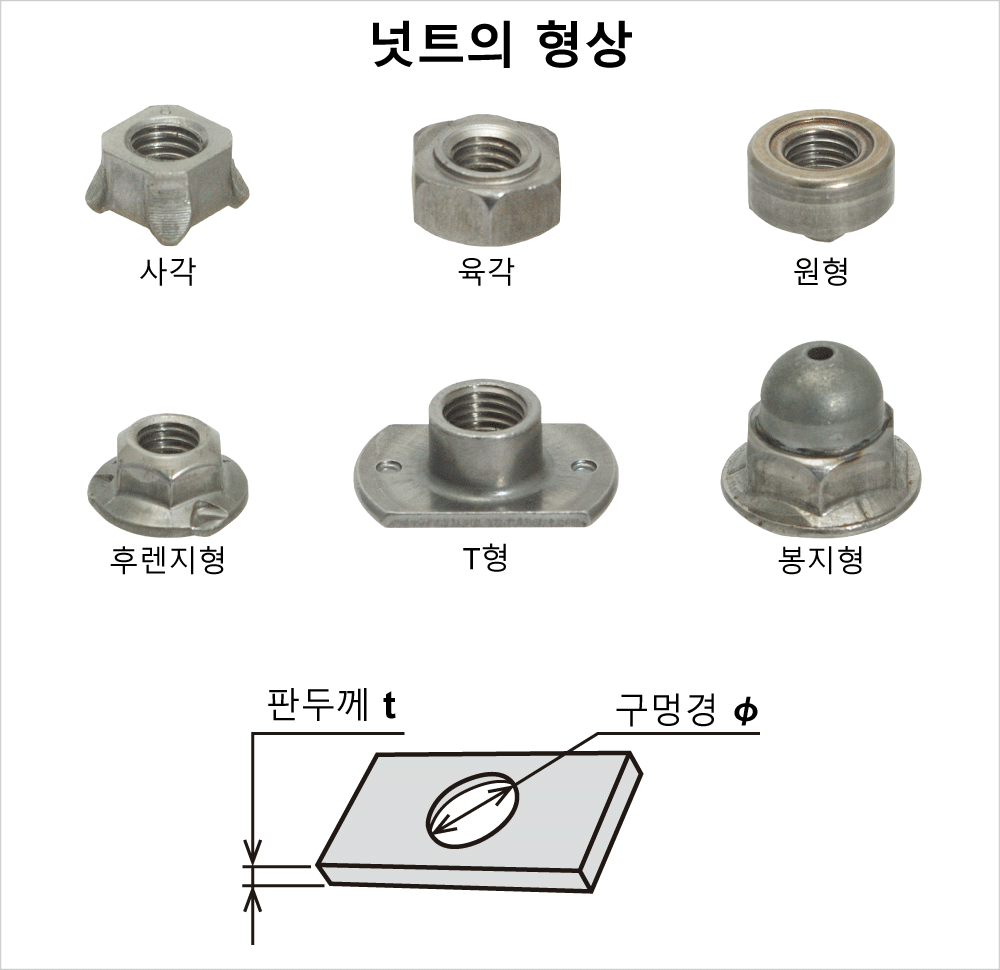

넛트의 형상
각 치수를 측정하는 방법
※확대하려면 클릭하세요.
발로 작동하는 스위치의 금속 커넥터 모양과 핀 수.
용접기 하부를 확인해 주십시오.
피더를 사용할 경우는 피더와 용접기를 연결 하는 커넥터를 확인해 주십시오.
피더를 사용할 경우는 피더와 용접기를 연결 하는 커넥터를 확인해 주십시오.
각형 커넥터를 선택한 경우
커넥터 크기와 핀 개수 가 보이기 쉽게 촬영해 주십시오.또한 전기 도면도 첨부해 주십시오.
